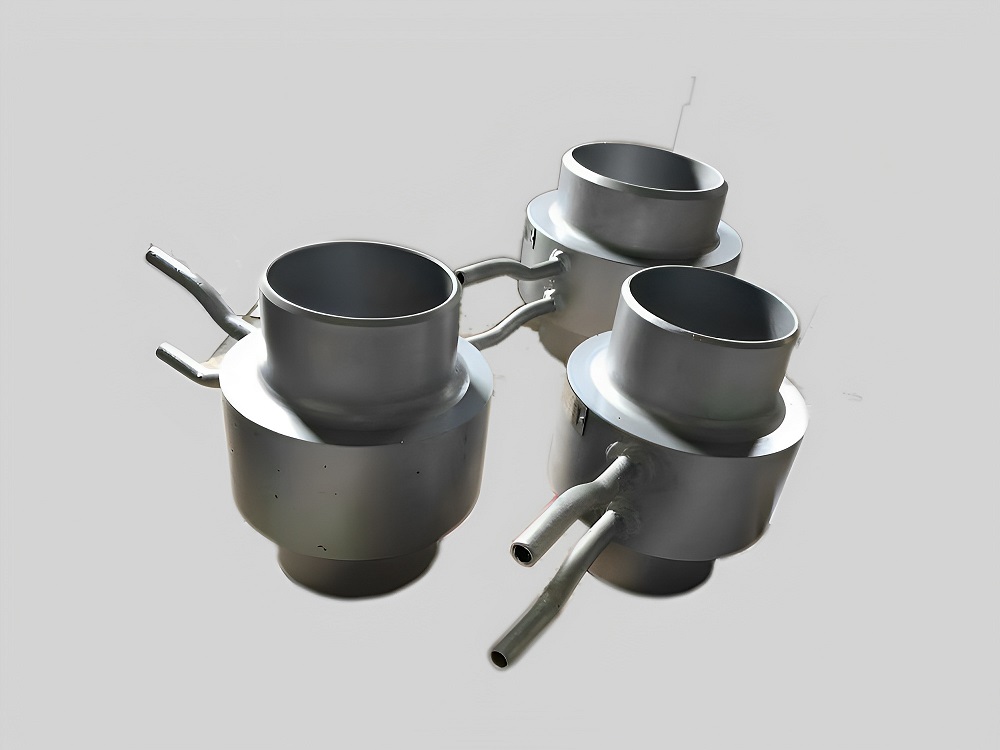

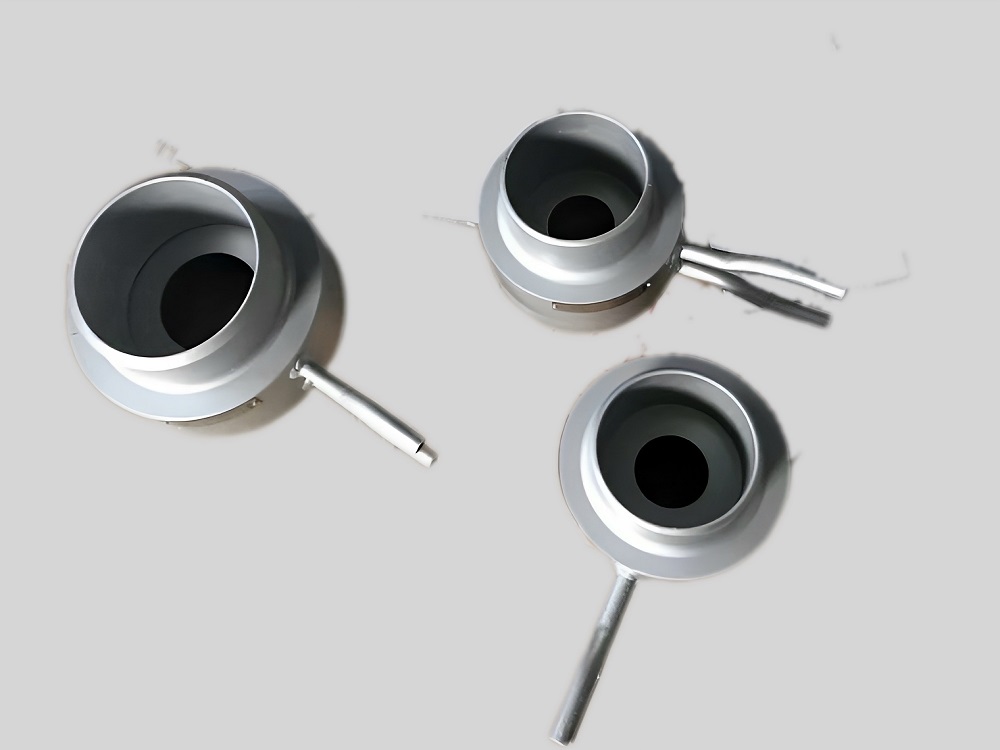

一、產品概述

標準噴嘴具有耐高溫高壓、耐沖擊、使用壽命長、測量范圍大、測量精度高、壓力損失小等特點可用于貿易結算。標準噴嘴按國標GB/T2624-2006進行設計制造，按國標JJG640-94進行檢定。無需實流標定。

二、測量原理

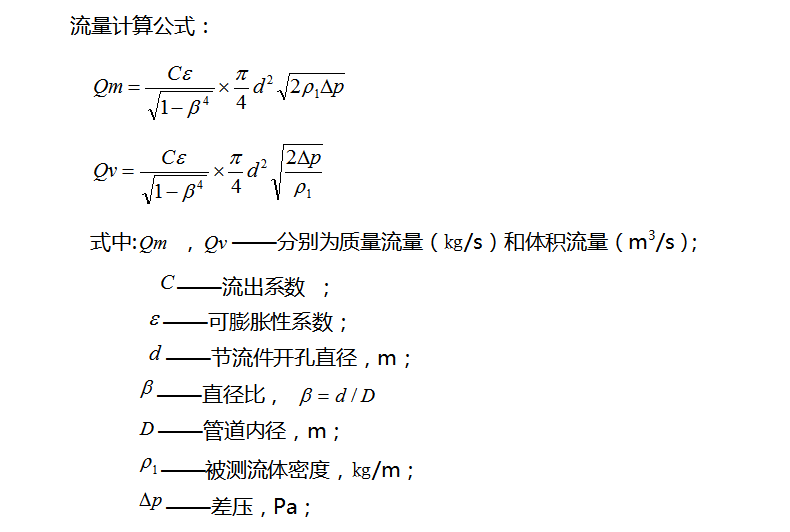

噴嘴的測量原理是依據流體力學的節流原理，充滿管道的流體，當它們流經管道內的噴嘴時，流速將在噴嘴形成局部收縮，從而使流速加快，靜壓力降低，于是在噴嘴前后便產生了壓力降或叫壓差，介質流動的流量愈大，在噴嘴前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。

由于噴嘴采用圓弧形輪廓結構因而它壓損較小，所需直管段短,精度高。

三、特點

1、結構簡單,安裝方便。

2、噴嘴比孔板的壓力損失小，要求直管段長度也短。

3、無需實流校驗，性能穩定。

4、可耐高溫高壓、耐沖擊。

5、耐腐蝕性能比孔板好，壽命長。

6、精度高、重復性好、流出系數穩定。

7、圓弧形結構設計可測量各種液體、氣體、蒸汽以及各種臟污介質。

8、整體鍛造加工技術，造價較高。

四、主要技術參數

1、公稱直徑：20mm≤DN≤630mm

       2、公稱壓力：PN≤32Mpa

3、工作溫度：-50℃≤t≤550℃

4、雷諾數范圍：0.30≤β≤0.44時，70000≤ReD≤10⁷
                                0.44≤β≤0.8時，20000≤ReD≤10⁷

5、喉徑比：0.30≤β≤0.80

6、精度：0.5級、1.0級、1.5級、2.0級

7、參照標準：GB/T2624-2006、JJG640-94

8、連接方式：法蘭連接、焊接

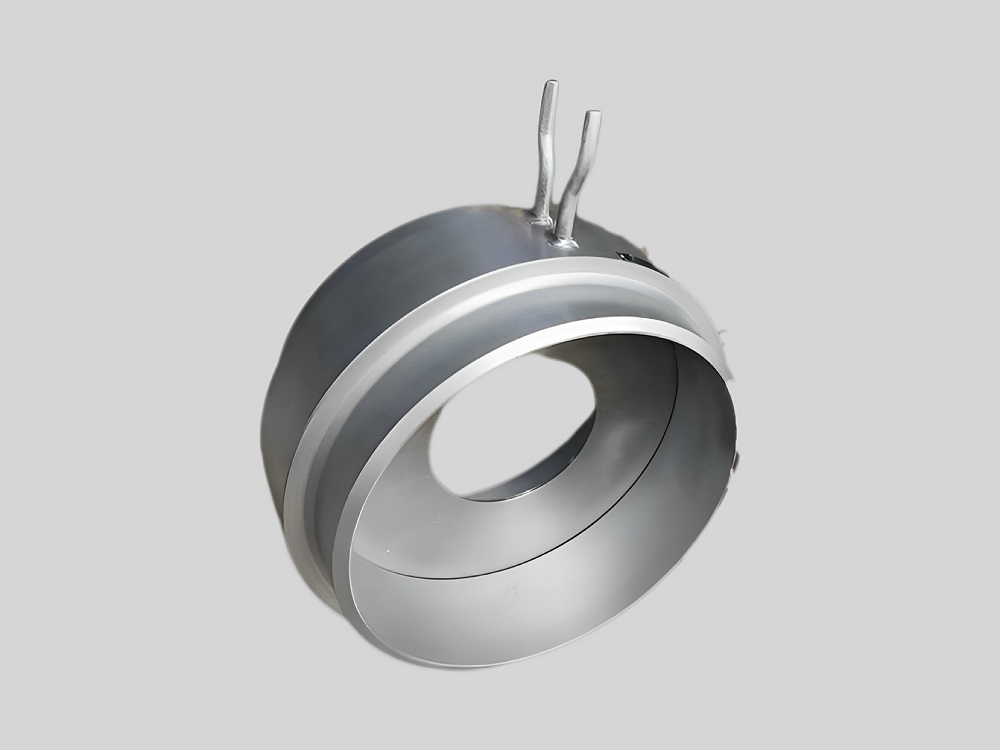

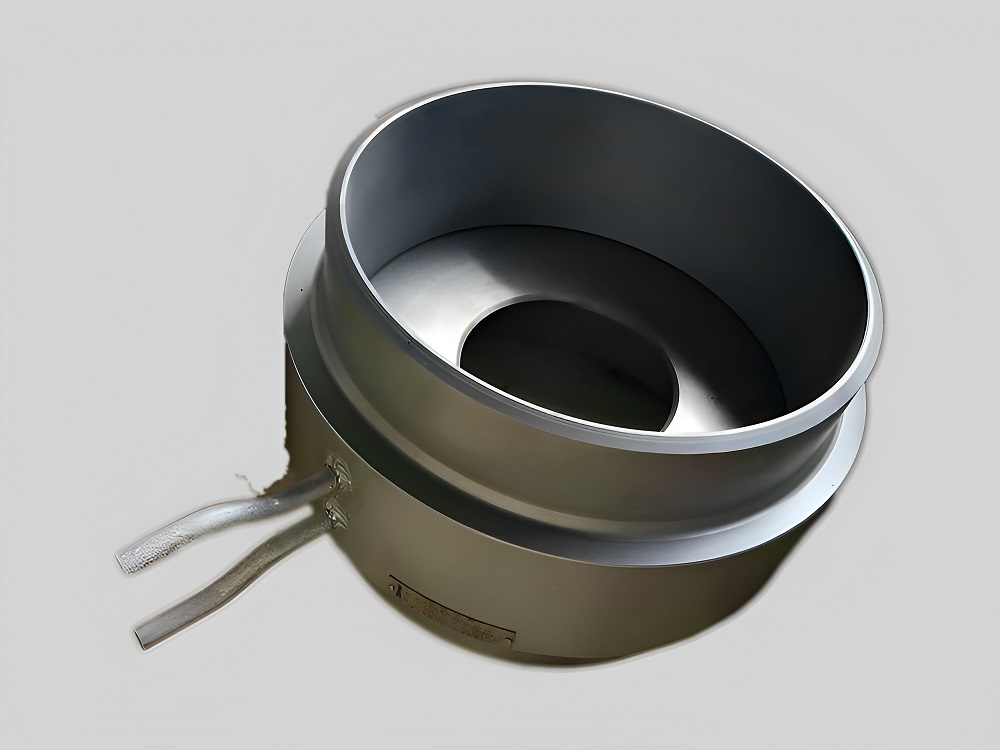

五、結構形式

標準噴嘴入口根據圓弧形輪廓結構不同分為ISA標準噴嘴和長徑噴嘴。結構如下表：
