③求各典型測量點流出系數的修正系數k_a

a.按式（8.2）計算各典型測量點雷諾數；

b.用前面計算得到的β值和各典型測量點雷諾數，分別代入式（8.4），得到各點C，并按式（8.1）計算k_a；

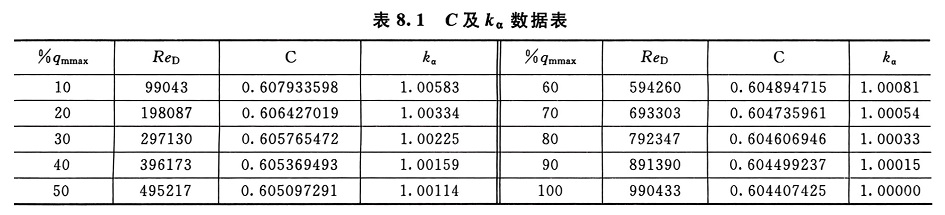

以上計算結果列于表8.1。

對于一副已有的節流裝置，其計算書中已列出計算k_a的必要數據，則可省去上述第②步，直接從第③步計算k_a。

8.12 雷諾數對渦街流量計的影響

  圖8.5所示為圓柱狀旋渦發生體的斯特羅哈爾數同雷諾數的關系。由圖可見，在Re_D=2x10⁴~7x10⁶范圍內，是曲線的平坦部分(Sr=1.7)，卡曼渦街頻率與流速成正比，這是儀表正常工作范圍。在Re_D=5x10³~2x10⁴范圍內，旋渦能穩定發生，但因斯特羅哈爾數增大，所以流量系數需經校正后才能保證流量測量精確度。當Re_D<5x10³后旋渦不發生或不能穩定地發生。

本節討論的是Re_D=5x10³~2x10⁴的區間如何提高流量測量精確度的問題。如能獲得可靠的校正系數并用適當方式實現在線校正，就能將測量精確度提高，將范圍度顯著擴大。

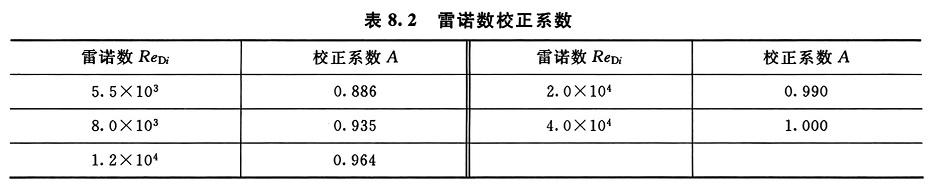

(2)雷諾數影響的校正表8.2給出了渦街流量計低雷諾數測量段的校正系數表。使用這一表格的方式也有在線計算和離線計算之分。其中在線計算法多在帶CPU的渦街流量變送器(傳感器)中使用，離線計算多在流量顯示表中用折線法實現校正時使用。

  這一方法可用來對黏度比水高一些的液體低流速段進行誤差校正。

(4)在流量傳感器(變送器)中的實現

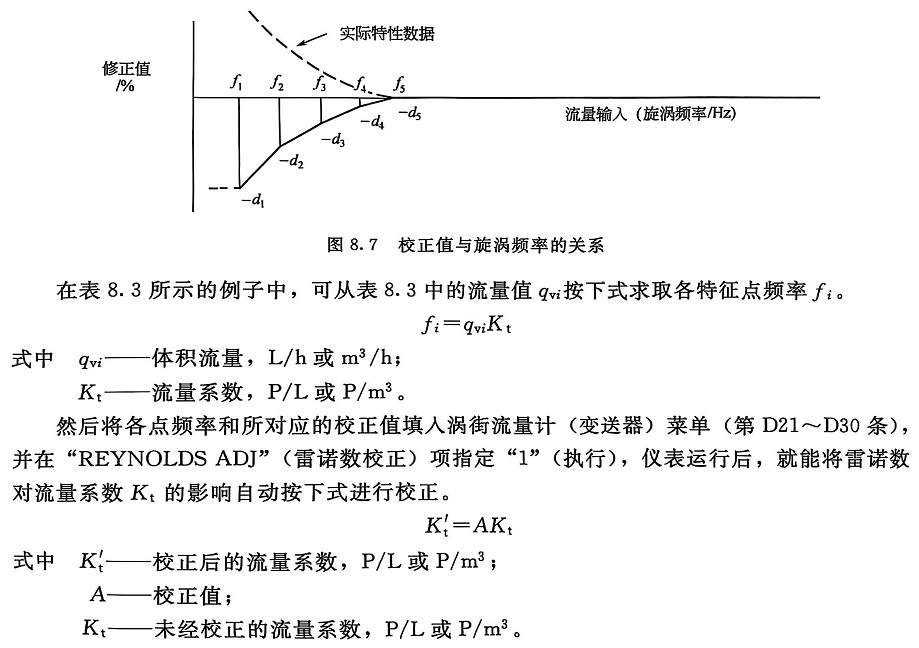

上面所述的雷諾數影響的校正是在流量二次表中完成的，適用于渦街流量計本身無校正能力的測量系統。隨著計算機技術滲透到流量一次表，有些渦街流量計本身也具備了這種校正功能。例如橫河公司的YF100系列E型渦街流量計中，是用4段折線實現此項校正。折線的橫坐標為旋渦頻率f，其縱坐標為校正系數A，如圖8.7所示。
