間接法測量組分變化氣體的質量流量

  眾所周知，采用溫度、壓力和壓縮系數補償的方法可以用來測量氣體質量流量，但這僅限于組成穩定或組成只有很小變化的一般氣體，這時，組成對流體密度的影響可予忽略，因此對測量示值的影響也可忽略。

對于組成變化較大的氣體，組成對流體密度的影響就不能忽略了。例如在煉油廠、石化廠，有些石油加工過程中的石油氣組成變化很大，流體標準狀態密度在較大的范圍內變化。有的可燃氣體系統變化范圍可達0.1554~2.0321kg/m3，這時，如果仍然將流體標準狀態密度當作常數來處理，最大測量誤差就將達百分之幾十，這是不允許的。

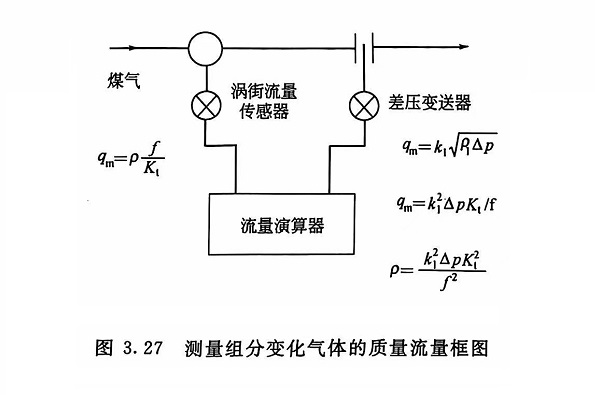

采用渦街流量計與孔板差壓式流量計串聯并同流量演算器一起組合而成的測量系統能很好地解決這個問題，其原理框圖如圖3.27所示。

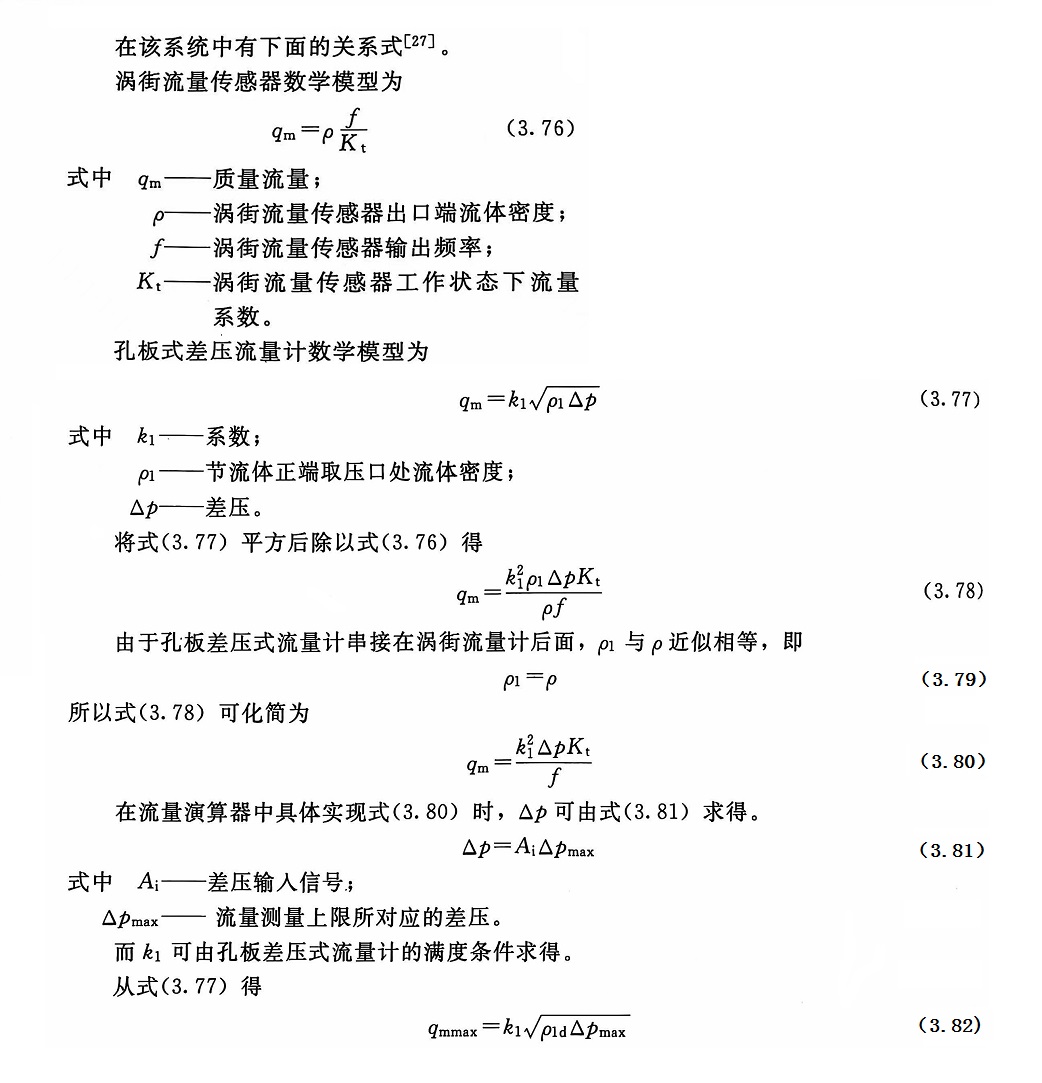

  求得理論密度后，還可用式(3.76)計算理論質量流量，用以校驗儀表的質量流量示值。這一方法尤其適合流體組分變化頻繁、變化幅度大的對象，但需兩臺流量計，對于管徑較大的對象，投資略大些。所以，對于組分變化不頻繁、變化幅度也不很大的對象，例如天然氣流量測量，可用溫度、壓力補償，再配上組分修正的方法，更可節約投資。

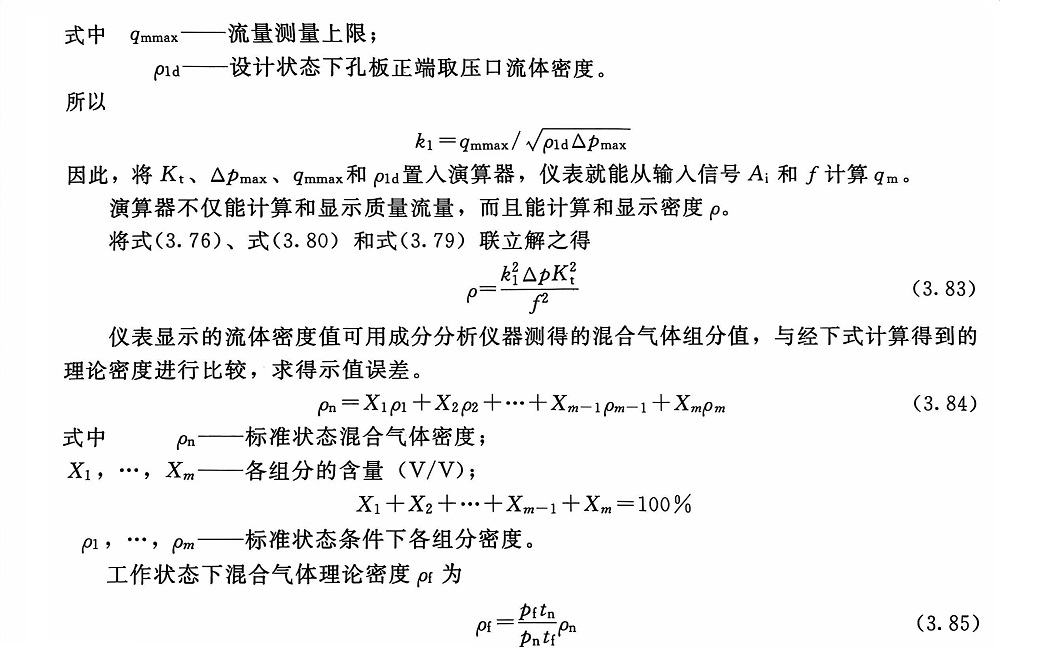

使用這個方法進行組分補償時，選擇幾個變化幅度較大的組分定期用儀器進行分析，并用人工方法修改流量演算器中相應窗口的組分設置值，用新的分析值取代原有的設置值。儀表運行后就可按式(3.84)和式(3.85)計算流體密度，進而計算質量流量或標準狀態體積流量。

智能流量演算器是工業儀表，采用演算器完成上述演算不僅精確度高，可靠性好，而且安裝使用方便。
