一、現象

某廠有一臺DN80電磁流量計測量水流量，用戶反映關閉閥門后流量為零時，輸出反而達到滿度值。

二、檢查與分析

(1)檢查與原因分析

現場檢查發現截止閥裝在傳感器上游，如圖2.61所示。傳感器下游僅有一段短管，水直接排入大氣，閥門關閉后傳感器測量管內水全部排空。這類故障原因在用戶事例中是經常碰到的。

(2)管內液體未充滿的影響

由于背壓不足或流量傳感器安裝位置不良，致使其測量管內液體未能充滿，故障現象因不滿管程度和流動狀況有不同表現。若少量氣體在水平管道中呈分層流或波狀流，故障現象表現為誤差增加，即流量示值偏高；若流動是氣泡流或塞狀流，故障現象除測量值與實際值不符外，還會因氣相瞬間遮蓋電極表面而出現輸出晃動。若水平管道分層流動中流通截面積氣相部分增大，即液體未滿管程度增大，也會出現輸出晃動。若液體未滿管情況較嚴重，以致液面在電極以下，則會出現輸出超量程現象。

三、整改方法

圖2.61中的安裝方法不管是老式電磁流量計還是新式電磁流量計都是不允許的，因為流速低的時候，即使儀表未因電極暴露在空氣中而顯示滿量程，但管內未滿管，引起儀表示值偏高和指示晃動是無法避免的，所以需進行整改。

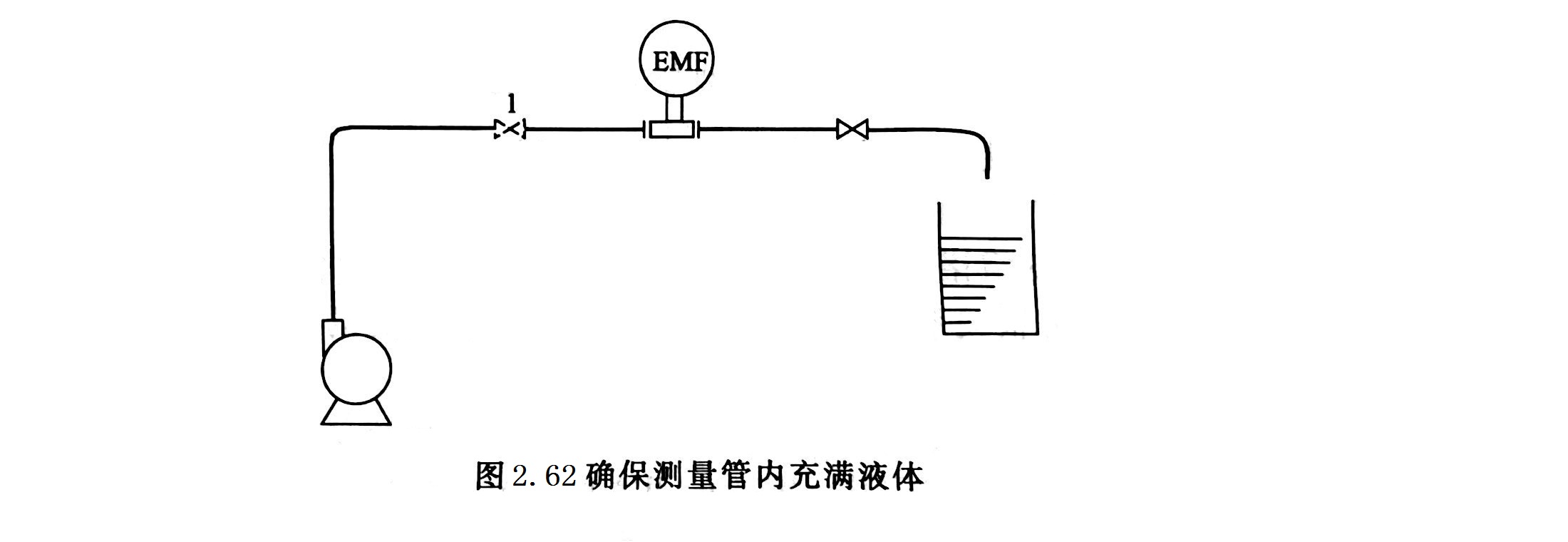

整改的關鍵是確保流量計測量管內充滿液體，如圖2.62所示。
