一、存在問題

用孔板流量計測量浴室蒸汽流量，儀表投運后，發現流量上限未超過，但差壓超上限，如何處理?

二、分析與診斷

(1)為什么流量上限未超過但差壓上限卻超過了?

這是個典型的差壓超上限對象。由于浴室熱水加熱的特點，蒸汽閥開得大一些和小一些對燒熱水而言均無顯著影響。浴室管理人員常規做法是開汽時間一到就將蒸汽控制閥開足。由于浴室加熱通常是將蒸汽直接通入熱水箱，因此相當于將控制閥出口放空，這樣就使得去浴室的這路蒸汽支管內流速升得很高，壓力降得很低，導致差壓裝置送出的差壓超過上限。

差壓超上限而質量流量卻未超上限，原因是實際蒸汽壓力比孔板計算書上的常用壓力低得多，如果壓力不低，質量流量必然也超上限。

質量流量未超上限的另一個因素是差壓超上限后，差壓變送器輸出電流被限幅(一般被限定在21.6mA)。如果無限幅作用，說不定質量流量也超上限。

(2)差壓超上限后誤差有多大

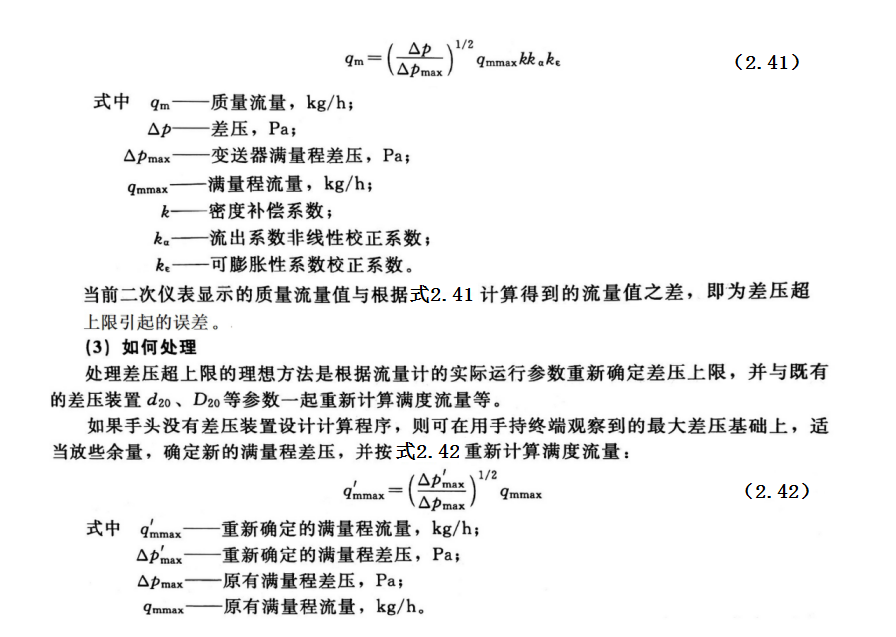

從流量二次表的顯示值很難估算流量示值誤差，因為差壓變送器送出的信號已被限幅，二次表顯示的差壓信號或未經補償流量不是差壓裝置送出的真實信號。但是，如果差壓變送器選的是智能型，則可用手持終端去差壓變送器讀出真實的差壓值，并用式(2.41)計算當前的真實流量:

如果二次表中已經使用流量系數（流出系數）非線性校正功能，也可以使用可膨脹性系數非線性校正功能，則按式（2.42）作量程擴展后，仍能保證系統精確度。如果二次表中未使用上述兩個非線性校正功能，則按式（2.42）作量程擴展后，流量示值略微偏高。

三、反饋的信息

  用戶最后接受我公司技術人員的建議，將滿量程差壓進行了擴展后示值正常。
