一、用     途

      標準環室孔板、法蘭孔板節流裝置是無刻度的流量測量裝置，它與氣動、電動差壓變送器或雙波紋管差壓變送器配套使用。在冶金、化工、石油、電力工業系統連續測量介質溫度≤400℃的液體、氣體、蒸汽流經孔板所產生的壓差，又變送器將該壓差訊號轉換成比例的輸出信號，再有二次儀表或調節器，對被測量流量進行記錄，指示或調節。

    作用原理和結構

     1、基本原理

        在管道內部裝上孔板或噴咀等節流件，由于節流件的孔徑小于管道內徑，當流體流經節流件時，流束截面突然收縮，流速加快。節流件后端流體的靜壓力降低，于是在節流件前后產生產生靜壓力差（見圖 1），該靜壓力差與流體過的流體流量之間有確定的數值關系，用差壓變送器（或差壓計）測量節流件前后的差壓，實現對流量的測量。

2.節流裝置的結構

   節流裝置的結構如圖 2、3 所示：

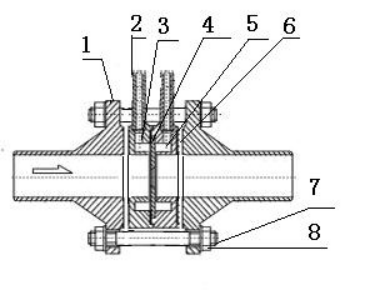

              圖 2、標準環室孔板節流裝置結構示圖（Pg≤25）

                                                                 1、法蘭                   2、導管

                                                                 3、前環室                4、節流件

                                                5、后環室       6、墊

                                          7、螺栓                   8、螺母

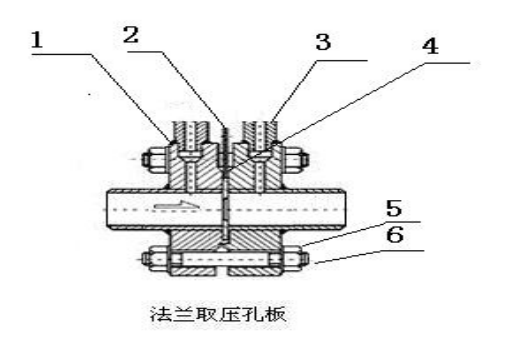

               圖 3、標準法蘭孔板節流裝置示意圖（Pg≥64）

                                                  1、取壓法蘭  2、孔板  3、導壓管

                                                         4、密封墊      5、螺母  6、螺栓
