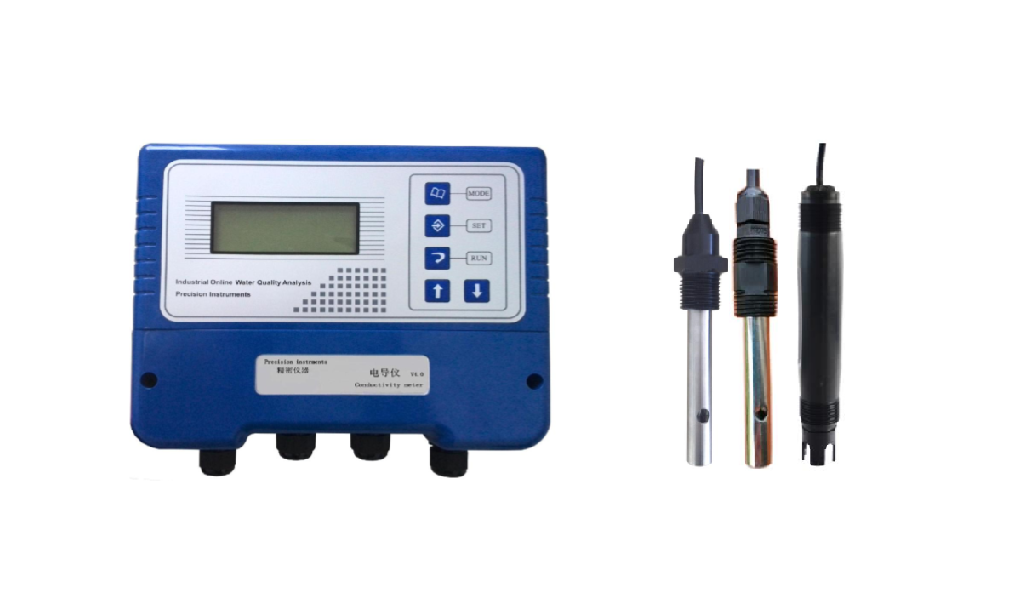

工業在線電導率儀產品概述

工業在線電導率儀是以數字表示溶液傳導電流的能力。水的電導率與其所含無機酸、堿、鹽的量有一定的關系，當它

們的濃度較低時，電導率隨著濃度的增大而增加，因此，該指標常用于推測水中離子的總濃度或含鹽量。電導率的物理

意義是表示物質導電的性能。電導率越大則導電性能越強，反之越小。可廣泛應用于火電、化工化肥、冶金、環保、制

藥、生化、食品和自來水等溶液中電導率值的連續監測。

工業在線電導率儀測量原理

電導（G）是電阻（R）的倒數，電導率（K）是電阻率（ρ）的倒數。因此當電極（通常為鉑電極或鉑黑電極）插入溶液中，電極內有相互平行且距離是固定值L的兩塊極板（或圓柱電極），可以測出兩電極間的電阻R。根據歐姆定律，溫度一定時，這個電阻值與兩電極間距L（cm）正比，與電極的截面積A（cm2）反比，即R =ρ×（L/A）；其中ρ為電阻率,是長1cm，截面積為1cm2導體的電阻，其大小決定于物質的本性。據上式，導體的電導（G）可表示成下式：G=1/R=（1/ρ）×（A/L）=K×（1/J）；其中，K=1/ρ稱為電導率，J =L/A稱為電極常數；電解質溶液電導率指相距1cm的兩平行電極間充以1cm3溶液時所具有的電導。所以當已知電極常數（J），并測出溶液電阻（R）或電導（G）時,即可求出電導率。

工業在線電導率儀技術參數

溫度范圍：0~60℃　　

準 確 度：±1.0%FS

重 復 性：±1.0%FS

穩 定 性：±1.0%FS

環境溫度：-20℃~55℃

相對濕度：≤85%

模擬輸出：4~20mA、最大負載750Ω

數字輸出：RS485(ModBus協議）

開關輸出：繼電器輸出（雙路可選）；容量220VAC/5A

材       質：ABS

防護等級：IP65

供電電源：AC220V±10%

電源頻率：（50±5）Hz

響應時間：7秒

電極常數： 0.01（測量范圍0-2μs/cm或0-20μs/cm），0.1（測量范圍0-200μs/cm）

                 1.0（測量范圍0-2000μs/cm），10.0（測量范圍0-20000μs/cm）

溫度范圍：0~60℃

溫度補償：PT1000

耐       壓：0.6Mpa

連接方式：1/2＂或3/4NPT螺紋

材       質：316L或塑殼

安裝方式：流通式、支架浸入式

防護等級：IP68

線纜長度：10米標配（可延長至20米）

工業在線電導率儀產品特點

a. 全智能、多功能、測量性能高，環境適應性強；

b. 多參數同時顯示：電導率值、電流值、時間；

c. 適配多種常數類型測量電極；

d. 出廠標準配置中文界面，語言化菜單，可中英切換

e. 可進行電導率和溫度的測量、4~20mA變送輸出、繼電器高、低報警控制輸出；

  RS485通信輸出等各種變量輸出，系統智能控制；

f. 高精度自動溫度補償系統，可自由調整電導率溫度補償系數

g. 雙路繼電器，可對電導率和溫度分別進行控制,遲滯量可自由調整

h. 高性能CPU，良好的電磁兼容性能

i. 具有一鍵恢復出廠參數功能

電極的選擇與使用

1.根據被測水樣電導率的大小范圍，選擇常數合適的電極是準確測量的關鍵。特別是對純水（<3μS/cm）和超純水(<1μS/cm)的測量，應用0.01的電極，必要時還要加上密閉測量槽，才能作到準確的測量，否則將產生較大的誤差。

2.選擇電極的基本原則：根據被測水樣電導率的大小范圍，參照下表選擇常數合適的電極。在選擇電極時，最易出現的錯誤是“選擇大常數的電極測低電導”。如選1.0的電極測<3μS/cm的水樣，這不可能得到準確的值。因為低電導介質的導電性很差，若再用大常數的電極去測量，則只會得到更微弱且不穩定的電信號，勢必大幅度增加測量誤差。

3.儀表中設置的電極系數必須與電極上所標的系數一致。如所配電極上標的電極系數為0.102，則儀表里電極系數必須設置為1.02*0.1。
