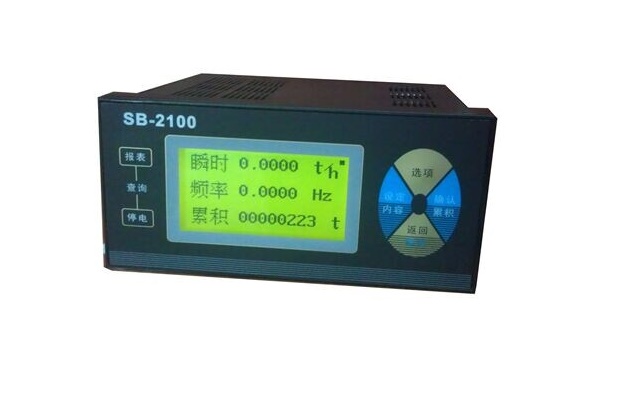

熱量積算儀的主要性能指標

1、流量輸入信號： 接收差壓變送器、電磁流量計的0~10 mA、4~20mA電流信號或渦街流量計的0~5000Hz

頻率信號。

2、壓力輸入信號（補償信號）： 接收壓力變送器0~10 mA或4~20mA的電流信號。

3、溫度輸入信號（補償信號）：接受溫度變送器0~10 mA或4~20mA的電流信號，也能接收Pt100/pt1000鉑

電阻的電阻信號。

4、輸出信號（需根據用戶訂貨要求配備）： 根據瞬時流量的變化和設定的流量上下限，對應輸出4~20mA電

流。SB-2100H的輸出電流對印瞬時熱差量。

5、測量精度：精度0.5級

6、通訊功能（需根據用戶訂貨要求配備）：具有RS485或RS232通信接口，防雷電保護。

7、具有多種流量計模式，可任意選擇。

8、蒸汽采用“IFC-1967公式**部分Ⅱ區”計算密度、自動識別蒸汽的過熱、飽和狀態，采用溫度、壓力補償，

測量質量流量。具備熱水、熱油的密度；蒸汽、熱水、和熱油的熱焓。

9、顯示功能： SB-2100A、D、V、W：累積流量、瞬時流量、累積熱量、瞬時熱量、差壓（頻率）、密度、

壓力、溫度、熱焓、當前時間及來停電記錄。SB-2100H：累積流量、瞬時流量、累積熱（差）量、瞬時熱

（差）量、差壓、頻率、密度、壓力、入口溫度、出口溫度、當前時間。

10、報表查詢功能：可查詢最近1年的日累積量報表和月累積量報表，還能查詢最近20次的來停電記錄﹑累積

停電時間﹑累積停電次數。

11、強制恢復精度功能：拔掉電源—→按住“確認”鍵—→接通電源會聽到“滴滴”聲—→儀表恢復到出廠時

的測量精度。

12、協議計量(SB-2100D獨有)：流量下限： 任何流量計都有保證精度的最小流量，如果流量進一步減小，將

會出現靈敏度喪失（如渦街流量計）或被當作小信號予以切除，這對供方來說是不利的，因此為防止效益的流

失，供需雙方可約定某**量為“流量下限” ，在實際流量小于該約定值時，按照該約定值進行計量（注：流量

停止時或流量信號小于設定的小信號切除值時，本儀表仍計量為零）。

②協議上限：為鼓勵用戶計劃用能，不超過設定范圍運行，供需雙方可約定某**量為“流量上限”， 并商

定“協議系數”，當實際流量超出該約定的“流量上限”時，對超出的部分按照乘以協議系數的值進行計量。

例如：約定“流量上限”為100噸/小時，“協議系數”為2，當實際流量為150噸/小時時，本儀表將顯示200

噸/小時（100+（150-100）×2）

13、斷電保護功能：機內的運算結果和用戶設定的數據在斷電時不會丟失，保存時間在十年以上。

14、過熱蒸汽向飽和蒸汽轉換的自動判斷功能：

15、工作電源：AC：220V±15%； 功耗：小于5W

16、輸出電源：共2組，1組12V/1W，另一組24V/2W；兩組電源不共地。

17、外接電源功能（需根據用戶訂貨要求配備）：本儀表可接受交流和直流電源的雙供電，當交流電源斷電

時，自動啟用直流DC12V作為儀表的電源，當交流電源恢復時再自動切換到交流電源上。

18、工作環境：溫度：5～50℃； 濕度：5～95%RH

19、安裝方式：橫式

20、開孔尺寸：152±0.5×76±0.5(寬×高，單位mm)

21、外形尺寸160×80×150（寬×高×深，單位mm）

22、重量：約1.0kg。
