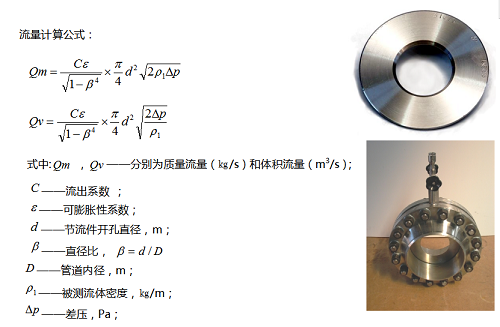

孔板流量計產品概述
標準孔板流量計有著悠久的歷史背景，各種試驗數據齊全。結構簡單，無可動部件、長期使用穩定可靠，精度高。有豐富的設計制造和應用經驗。標準化程度高，線性好，可不必進行實流標定。孔板流量計有可
靠的實驗數據和完善的國際（ISO5167-2003）、國家標準（GB2624-2006）。在國外和國內有著其固有的巨大市場，用戶熟悉、數據完善；遵循國際標準計算與加工、使用靈活方便；國內目前流量測量中應用
最廣泛的仍然是差壓式流量計。它在蒸汽鍋爐、石油、化工、鋼鐵、電力、水利、造紙、制藥、食品和化纖等行業中被廣泛使用。

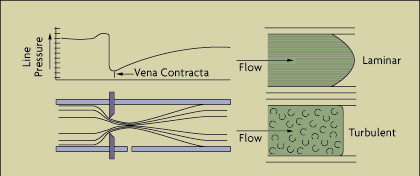

孔板流量計測量原理
充滿管道的流體，當它們流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也
就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。
孔板流量計主要技術參數
公稱直徑 | 25mm≤DN≤2400mm |
公稱壓力 | PN≤42Mpa |
工作溫度 | -50℃≤t≤550℃ |
孔 徑 比 | 0.10≤β≤0.75 |
雷諾數范圍 | 當0.10≤β≤0.56時 5000≤ReD，當0.45≤β≤0.75時 10000≤ReD |
精 度 | 1.0級，1.5級，2.0級 |
連接方式 | 焊接、法蘭連接 |
五、結構形式

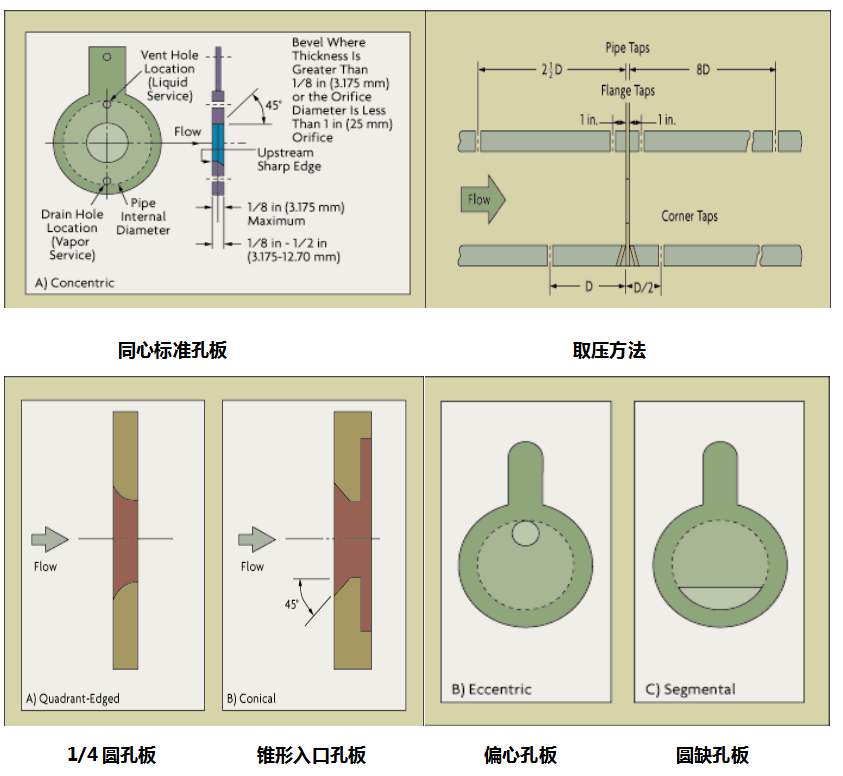

孔板流量計根據開孔形式和安裝方式分為多種結構如下圖：
