1、系統概述

導熱油預付費遠程監控系統，是一種軟件與硬件結合的自動化網絡式管理系統。它是在導熱油管道設備上安裝

一個IC卡預付費控制箱，實現對用戶用導熱油熱量的監控、電動閥的開閉等控制，IC卡預付費控制箱內置

GPRS/CDMA無線傳輸ＤＴＵ模塊，可輕松將用戶的瞬時流量、累計流量、溫度、壓力、余額、閥門開度、箱

門開閉狀態等信息上傳到導熱油資源管理中心計算機，實時對各用氣單位進行監管和控制。對欠繳導熱油資源

費的用戶，資源管理中心工作人員可通過計算機系統對用熱量單位的電動閥開閉進行異地遠程控制，實現導熱

油資源管理與監控的自動化和一體化。

2、系統組成

1.1、本系統主要由以下幾部分組成：

監控中心：計算機、IC卡充值器、導熱油預售管理系統軟件、遠程熱網計量管理系統軟件

通信網絡:基于移動GPRS或者電信CDMA的通信網絡平臺

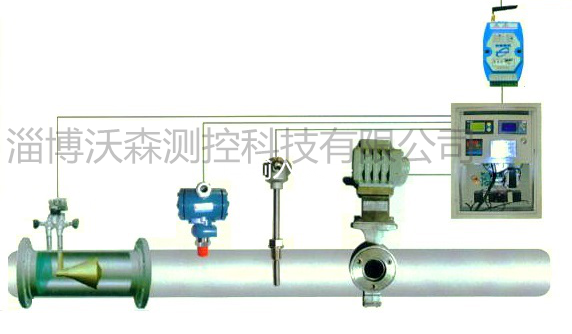

GPRS/CDMA  IC卡預付費控制箱： 采集現場儀表信號：流量計、壓力變送器，熱電阻，閥門等，通過

GPRS/CDMA網絡傳輸到監控中心，現場提供市電欠壓報警、門磁防入侵報警

測量儀表：流量積算儀、流量計、壓力變送器、熱電阻 等

導熱油高溫控制閥門：高溫防爆電動閥門(具有開啟閥門角度功能)

3、硬件功能

1.1、GPRS/CDMA IC卡蒸汽預付費控制箱基本功能及特點：

精準采集采集現場儀表信號：流量計、壓力變送器，熱電阻，閥門等；

IC卡購導熱油熱量，先付費再消費；

根據用戶的購導熱油熱量控制電動先導閥門，限制用戶欠費用汽；

通過無線網絡向監控中心實時傳輸數據；

現場220V或380V市電斷電加后備蓄電池自動供電方式，并提供斷電報警提醒；

具有非操作人員打開計量控制柜，防入侵報警提醒；

顯示功能：液晶顯示器在工作時顯示，累積用量、剩余量等信息,并提供剩余量短信查詢提醒；

購汽方式：IC卡充值購買和遠程銀行充值繳費雙功能；

4、軟件功能

IC卡售熱汽量功能；

用熱量單位剩余量查詢、顯示、剩余量不足短信提醒及報警功能；

熱量源、用戶數據電子地圖實時監測顯示（流量、先導閥狀態等信息）；

可依據用戶繳納熱量費情況控制供或停，并提供欠費信譽的額度設定功能；

主動召測功能：

即任何時候可以在調度中心的服務器上主動提取監測點的數據；

報表功能：

自動生成日報、月報、年報，也可隨時進行統計報表、打印。可以設置自動打印功能；

數據存儲備份功能：

系統數據庫可以本地存儲，其存儲時間根據需求和計算機配置決定；

故障自動報警功能：

監測點自動將故障信息上報到監測中心，自動打印報警信息。自動檢測的故障有：流量計通訊故障、220v交流停電、IC卡故障等；

系統安全權限設置功能：

權限設置提供完善的安全認證，非法用戶不能進入系統，合法用戶根據權限可進行相應的操作。
